Как выбрать винтовой компрессор?

Вопрос о том, как выбрать винтовой компрессор, возникает не только при запуске нового производства, но и при модернизации существующей пневмосети. Ошибка на этапе подбора приводит либо к нехватке воздуха и перегрузке оборудования, либо к постоянной переплате за избыточную мощность и давление. Правильный выбор начинается не с бренда и не с мощности двигателя, а с понимания типа компрессора, режима работы и реального потребления воздуха. Ниже разобрана последовательность решений, которая позволяет подобрать оборудование технически обоснованно. Но начнем с главного...

Что такое винтовой компрессор

Винтовой компрессор — это компрессор непрерывного действия, который сжимает воздух внутри винтового блока (airend) с двумя роторами винтового профиля. Воздух поступает во впускное окно, заполняет полости между роторами и корпусом, затем по мере вращения роторов эти полости уменьшаются в объёме, из-за чего давление растёт, и воздух выходит в магистраль. В отличие от поршневой схемы, сжатие идёт непрерывно, поэтому подача воздуха получается стабильной и удобной для производственной пневмосети.

В большинстве промышленных винтовых компрессоров применяется маслозаполненная схема: масло подаётся в винтовой блок для уплотнения зазоров, отвода тепла и смазки. После блока смесь «воздух-масло» проходит сепарацию (маслоотделение) и фильтрацию; остаточное содержание масла на выходе определяется конструкцией сепаратора, состоянием фильтров и режимом работы, а не лозунгом «винтовой = чистый». В безмасляных винтовых компрессорах масло не контактирует с воздухом в зоне сжатия (сжатие “сухое” или с иной схемой), поэтому их выбирают по требованиям к качеству воздуха и рискам технологии, а не «потому что лучше».

Подробнее о принципе работы

Если необходимо глубже разобраться в конструкции винтового блока, схеме маслосистемы, процессе сепарации и охлаждения, рекомендуем отдельный материал — «Принцип работы винтового компрессора и его устройство». В нём подробно разобраны геометрия роторов, этапы сжатия, роль масла и особенности охлаждения.

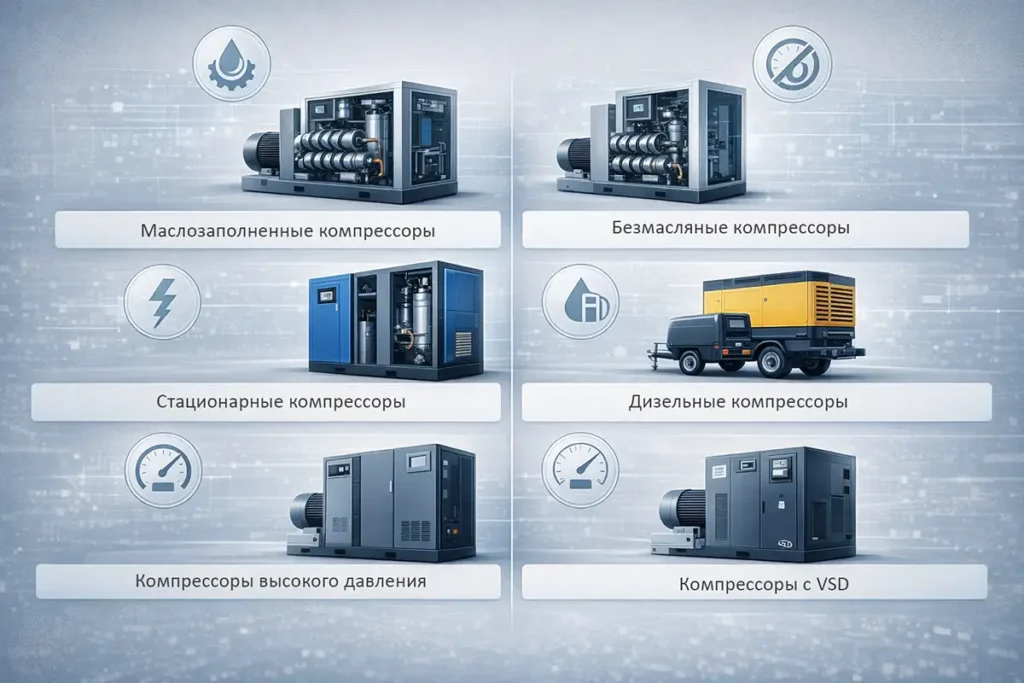

Какие бывают винтовые компрессоры

Ниже — классификация, без которой разговор «как выбрать» всегда будет неполным: сначала определяем тип, потом считаем параметры.

По наличию масла в зоне сжатия

• Маслозаполненные. Это основной сегмент рынка для производства: хорошая энергоэффективность, высокая надёжность при длительной работе, разумная стоимость. Ключевой нюанс выбора здесь не “есть масло или нет”, а как устроены сепарация и фильтрация, какой регламент обслуживания и какие реальные требования к качеству воздуха у ваших потребителей.Типичные задачи: металлообработка, СТО, пневмоинструмент, упаковка, пневмоавтоматика, общепром.
• Безмасляные. Выбирают, когда последствия попадания следов масла недопустимы: технологические риски, требования к продукту или процессу, требования к сертификации. Цена покупки и обслуживания обычно выше, требования к эксплуатации строже, а экономическая целесообразность появляется только при реальной необходимости.

Типичная ошибка: покупать безмасляный компрессор «ради чистоты», когда задачу решает корректная воздухоподготовка (осушитель + фильтры + правильная сеть) и технологически допустим маслозаполненный вариант.

По источнику энергии и мобильности

• Электрические стационарные. Классический выбор для цеха и компрессорной. Здесь важны: режим работы, график нагрузки, энергоэффективность, требования к охлаждению и шуму, интеграция в сеть.
• Дизельные передвижные. Выбор для стройки, дорожных работ, пескоструя на выезде, монтажных бригад, карьерных задач, когда нет стабильной электросети или нужна мобильность. Критично: производительность под нагрузкой, рабочее давление, запас по режиму, качество фильтрации, топливная экономичность, шум/экология, сервисопригодность.
  Практический момент: дизельный винтовой компрессор чаще выбирают не «по расчёту цеха», а по задаче/инструменту и условиям площадки (пыль, температура, обслуживание в поле).

По диапазону рабочего давления

• Стандартное давление (для большинства пневмосетей). Используется везде в типовых пневмосистемах.
• Повышенное давление (когда нужно больше стандартного). Берут, когда это диктует технология или конфигурация сети (потери, удалённые точки, специфические потребители). Важно: повышая давление, вы почти всегда повышаете энергопотребление и утечки в сети — это не «запас», а постоянные расходы.
• Высокое давление (отдельный класс задач). Это не “винтовой компрессор как обычно, только посильнее”, а чаще специализированные решения (часто многоступенчатые схемы/бустеры/специальные исполнения). Выбор здесь начинается с проверки: действительно ли технология требует именно высокого давления, или задача решается иначе (локальным усилением, накоплением, изменением процесса).

По типу привода винтового блока

• Ременной привод. Плюсы: простота, ремонтопригодность, часто более мягкая экономика на старте.
  Минусы: потери на ремнях, требования к натяжению/обслуживанию, влияние состояния ремня на КПД.
• Прямой привод. Плюсы: меньше механических потерь, более стабильная передача мощности, часто лучше энергоэффективность.
  Минусы: требования к соосности/компонентам, чувствительность к качеству исполнения.
• Редукторный привод. Используется на определённых мощностях/конфигурациях. Требует дисциплины обслуживания. Выбирается, когда это конструктивно оправдано производителем и задачей.

По системе управления и регулирования производительности

• Фиксированная скорость. Компрессор работает по логике загрузка/разгрузка (или иные режимы управления), подходит для относительно стабильного потребления и корректно подобранного запаса. Это часто лучший баланс цены и надёжности при ровной нагрузке.
• Частотное регулирование (VSD). Компрессор изменяет обороты двигателя и подачу под текущий расход.
  VSD оправдан, когда расход реально «гуляет» в течение смены и компрессор иначе большую часть времени тратит энергию на холостой режим.
  Типичная ошибка: брать VSD “потому что современно”, хотя нагрузка стабильная и экономического эффекта не будет.

По исполнению и компоновке

• В кожухе стационарный (компрессорная/цех) — основной формат.
• На ресивере — компактные решения, когда нужна готовая связка (компрессор + накопитель), но это не отменяет инженерного расчёта.
• С интегрированным осушителем — удобно, но важно проверить падение давления и запас по производительности.
• Контейнерное/модульное — когда компрессорная “под ключ”, есть требования по размещению, температуре, шумоизоляции, быстрому монтажу.

Когда винтовой компрессор предпочтительнее поршневого

Винтовая схема выигрывает там, где важны длительный режим и стабильная подача. Если компрессор в реальности работает сменами, питает несколько потребителей, а простои из-за «нехватки воздуха» стоят денег — винтовой обычно рациональнее.

Поршневой оправдан, когда воздух нужен короткими эпизодами или редко, и стоимость владения вторична. На практике конфликт возникает так: покупают поршневой «подешевле», а затем начинают лечить симптомы (дополнительные ресиверы, второй компрессор, постоянные ремонты). Поэтому правильный вопрос на старте: какой режим работы и сколько часов в год.

Подробнее в статье: Что лучше винтовой или поршневой компрессор?

Алгоритм выбора винтового компрессора

Здесь важно не перепутать порядок: сначала — контур выбора типа, затем — расчёт параметров, затем — компоновка и эксплуатация.

Шаг 1. Определить тип по задаче и ограничениям. Ответьте на три инженерных вопроса:

1. Качество воздуха: допустим ли маслозаполненный вариант с правильной фильтрацией, или требуется безмасляный?
2. Мобильность: стационарный электрический или нужен дизельный передвижной?
3. Давление: стандартное/повышенное/высокое — это требование технологии или попытка “взять с запасом”?

Если этот шаг пропустить, расчёт может быть идеальным — но компрессор будет «не того класса».

Шаг 2. Рассчитать потребность в воздухе. Составьте перечень потребителей и их расход. Для каждого фиксируем:

• расход воздуха (л/мин или м³/мин),
• рабочее давление на потребителе,
• режим: постоянный/циклический/пиковый.

Дальше считаем суммарный расход, но не механически.

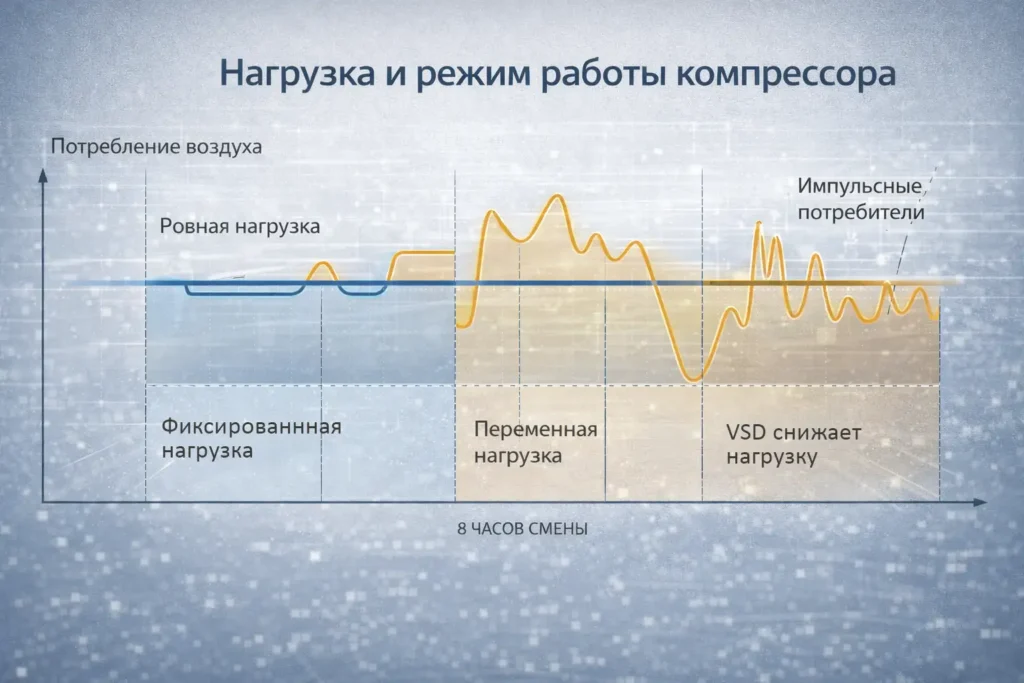

Шаг 3. Учесть коэффициент одновременности и профиль нагрузки. Два предприятия с одинаковой суммой паспортных расходов могут требовать разные компрессоры, потому что профиль нагрузки отличается:

• у одного всё работает равномерно,
• у другого — пики каждые 2–3 минуты (продувки, импульсные цилиндры),
• у третьего — два “пика” утром/вечером.

Коэффициент одновременности и “форма” нагрузки определяют, нужен ли VSD, нужен ли ресивер и какой запас закладывать.

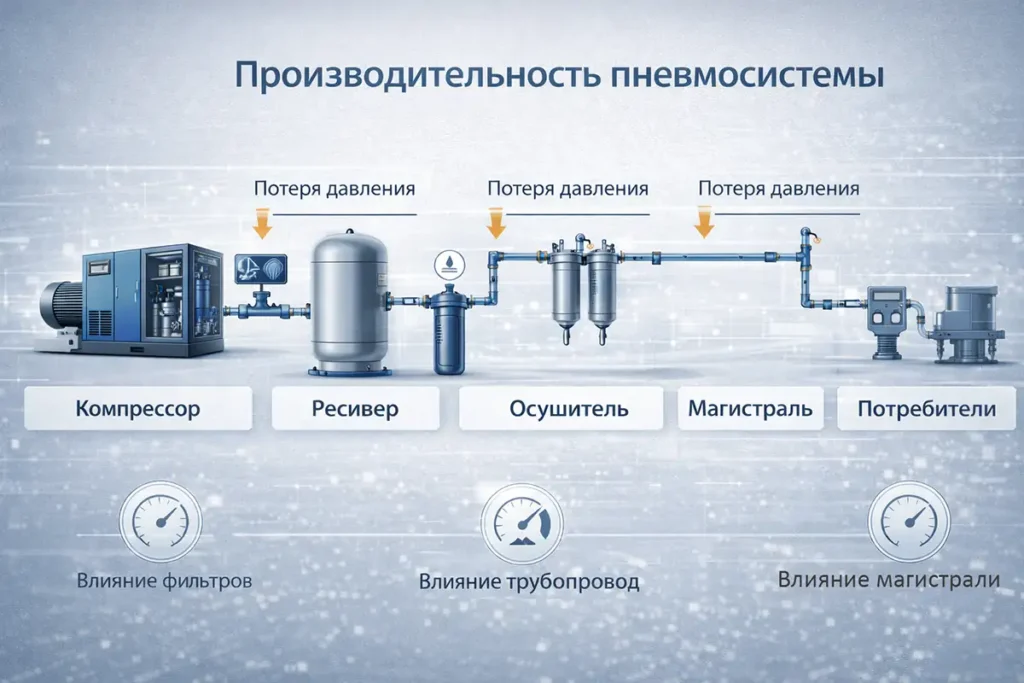

Шаг 4. Учесть потери давления в сети. Потери давления появляются в магистрали, арматуре, фильтрах и осушителях. Это то, что “съедает” давление между компрессором и рабочим местом.

Практический принцип: давление компрессора выбирают так, чтобы на потребителе было нужное давление в реальном режиме, а не в идеальном паспорте.

Шаг 5. Выбрать рабочее давление без “пережима”. Повышение давления повышает энергопотребление и утечки. Если давление завышено “на всякий случай”, вы оплачиваете эту ошибку каждый час работы компрессора.
Правильный запас — это запас по расчёту сети и пиков, а не “давайте поставим побольше”.

Шаг 6. Заложить запас по производительности. Запас обычно держат в диапазоне 10–20%, но он должен быть осмысленным:

• если у вас пики — иногда выгоднее поставить ресивер и удержать компрессор ближе к расчётному;
• если вы точно планируете расширение — запас оправдан;
• если запас “просто так” — это холостой ход и рост затрат.

Шаг 7. Выбрать систему управления (фиксированная / VSD). Критерий простой: насколько часто и насколько сильно меняется расход.
Если расход сильно переменный — VSD может дать экономию и стабильность давления. Если расход ровный — фиксированный вариант часто рациональнее.

Шаг 8. Определить исполнение и компоновку станции

• нужен ли компрессор на ресивере,
• нужен ли встроенный осушитель,
• где стоит компрессор (температура, вентиляция, пыль),
• нужна ли контейнерная компрессорная,
• какие требования по шуму.

Производительность (FAD) и эксплуатационные нюансы, которые влияют на выбор

FAD — полезная подача воздуха, приведённая к стандартным условиям. В реальности на “сколько воздуха вы получите” влияют:

• температура в компрессорной (летом реальная эффективность падает);
• состояние воздушного фильтра (засорение увеличивает перепады и снижает подачу);
• состояние сепаратора/маслоотделителя (влияет на падение давления и качество воздуха);
• качество и состояние масла (в маслозаполненных);
• режим работы (частые разгрузки/холостой ход — это потери).

Здесь проявляется E-E-A-T: опытный подбор учитывает, что компрессор живёт не в лаборатории, а в пыльном цехе при 30+ °C, с реальными потерями и дисциплиной обслуживания разного уровня.

Ресивер и воздухоподготовка как часть выбора, а не “дополнительная опция”

Ресивер

Ресивер решает задачи:

• сглаживание пиков,
• стабилизация давления,
• снижение числа переключений режимов,
• “буфер” при кратковременной пиковой нагрузке.

Очень частый сценарий: вместо покупки компрессора “в два раза мощнее” ставят правильно рассчитанный ресивер и получают стабильность дешевле.

Воздухоподготовка

Качество воздуха на потребителе определяется:

• осушением (влага),
• фильтрацией (частицы),
• остаточным маслом (для маслозаполненных).

Если технология чувствительна к воде/маслу, компрессор выбирают вместе со схемой подготовки воздуха, иначе риски останутся.

Типовые ошибки при выборе и их последствия

1. Выбор по кВт вместо подачи при нужном давлении → компрессор “мощный”, но воздуха не хватает на пике.
2. Завышение давления → рост энергопотребления и утечек, постоянная переплата.
3. Компрессор “впритык” → перегрев, работа на пределе, ускоренный износ, нестабильность сети.
4. VSD без необходимости → переплата за оборудование без окупаемости.
5. Игнорирование падений давления на фильтрах/осушителе → давление “пропадает” не в компрессоре, а в тракте.
6. Непродуманная компрессорная (вентиляция/температура) → перегрев и снижение ресурса.

Экономика владения

В длительной эксплуатации основной расход — электроэнергия и простои, а не цена покупки. Поэтому выбор “чуть дешевле на старте” часто становится “значительно дороже за 3–5 лет”, если компрессор:

• работает в неэффективном режиме,
• гонит лишнее давление,
• постоянно уходит в разгрузку,
• перегревается,
• требует частого вмешательства.

Мини-кейс расчёта подбора

Исходные данные (условный цех):

• 4 поста пневмоинструмента: по 350 л/мин каждый (периодически),
• пескоструй: 1800 л/мин (пиково),
• линия с пневмоцилиндрами: 500 л/мин (постоянно),
• требуемое давление на потребителях: 6,5–7,0 бар,
• магистраль протяжённая, есть фильтры и осушитель.

1. Сумма паспортных расходов: 4×350 + 1800 + 500 = 3700 л/мин = 3,7 м³/мин.
2. Одновременность и профиль: Пескоструй включается не постоянно, инструмент работает волнами. Реалистичный коэффициент, допустим, 0,75.
   3,7 × 0,75 = 2,78 м³/мин.
3. Запас по производительности (15%): 2,78 × 1,15 ≈ 3,2 м³/мин.
4. Давление: Нужно обеспечить 6,5–7,0 бар на потребителях с учётом потерь в тракте. Значит рабочее давление компрессора выбирают по расчёту сети (а не “побольше”).
5. Управление: Если пескоструй даёт выраженные пики и расход «гуляет», оцениваем VSD или увеличиваем роль ресивера. Часто рациональная связка: компрессор с корректным запасом + ресивер для пиков; VSD — если провалы/пики существенны и частые.
6. Вывод из кейса: выбор — это не один параметр. Это связка тип → подача → давление → управление → ресивер/подготовка.

Таблицы для выбора

Таблица 1. “Задача → тип винтового компрессора”

Таблица 2. “Профиль нагрузки → управление”

FAQ
