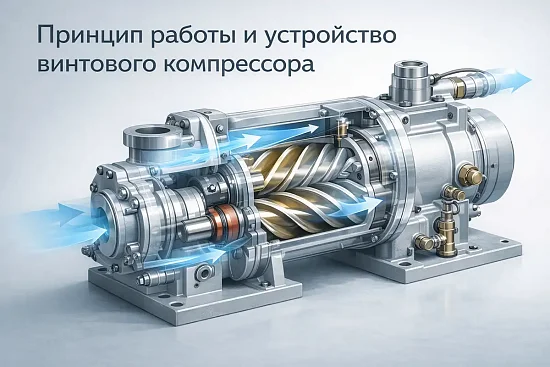

Принцип работы винтового компрессора и его устройство

Когда на предприятии говорят «нужен компрессор», чаще всего имеют в виду винтовую машину. Не потому что это модно или «современно», а потому что именно винтовой компрессор способен стабильно выдавать большой объём сжатого воздуха без остановок и без характерных для поршневых установок скачков давления.

Но чтобы понять, в чем принцип работы винтового компрессора, почему эта конструкция стала стандартом в промышленности, важно разобраться не только в том, что вращаются два винта, а в том, как именно происходит сжатие и от чего зависит ресурс оборудования.

Что такое винтовой компрессор?

Винтовой компрессор — это компрессор, в котором воздух сжимается за счёт уменьшения объёма между двумя вращающимися винтовыми роторами внутри герметичного корпуса.

При вращении роторы захватывают воздух на входе, перемещают его вдоль корпуса и постепенно уменьшают объём рабочей полости. За счёт этого давление воздуха повышается. Процесс происходит непрерывно, без возвратно-поступательных движений и без резких скачков давления.

В промышленности винтовые компрессоры используются для получения стабильного потока сжатого воздуха при длительной работе.

Принцип работы винтового компрессора

или как на самом деле происходит сжатие

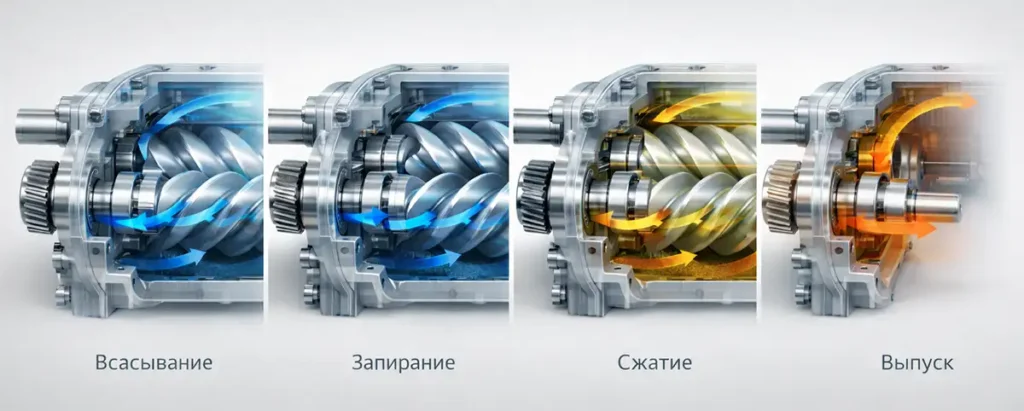

Внутри винтового блока находятся два ротора — ведущий и ведомый. Их профиль рассчитан так, чтобы при вращении между витками образовывались замкнутые рабочие полости. Воздух захватывается в зоне всасывания и постепенно перемещается вдоль оси блока к выходному окну.

Ключевой момент — объём этих полостей по мере продвижения уменьшается. Воздух не «ударяется» и не «пережимается», а плавно уплотняется за счёт сокращения геометрического объёма. Именно это и обеспечивает стабильность давления и отсутствие пульсаций.

Но есть важная деталь, о которой редко говорят в общих статьях: у винтового блока существует внутренняя степень сжатия. Это соотношение объёма рабочей камеры в начале и в конце процесса. Если она не совпадает с требуемым рабочим давлением системы, компрессор будет работать с потерями.

Проще говоря, геометрия блока заранее «рассчитана» под определённый диапазон давления — например, 8 или 10 бар. Поэтому попытка эксплуатировать машину вне её расчётного диапазона снижает эффективность.

Температура — главный скрытый фактор

В процессе сжатия температура воздуха неизбежно растёт. На выходе из винтового блока она может достигать 90–110 °C.

Если система охлаждения работает неправильно — из-за загрязнённого радиатора, плохой вентиляции помещения или перегруженного режима — температура масла повышается, вязкость падает, ухудшается уплотнение зазоров, увеличивается износ.

Многие считают, что перегрев — это «разовая авария». На практике это постепенный процесс: компрессор начинает терять эффективность задолго до аварийной остановки.

Именно поэтому нормальный температурный режим (обычно 70–95 °C по маслу) — не рекомендация, а условие ресурса.

Масло: не просто смазка

В маслонаполненных компрессорах масло выполняет три функции одновременно:

• смазывает роторы,
• отводит тепло,
• уплотняет зазоры.

Последний пункт часто недооценивают. Между роторами есть микрозазоры. Если масло теряет свойства или подаётся недостаточно, эффективность сжатия падает.

Отсюда практический вывод: экономия на масле и фильтрах напрямую сокращает срок службы блока.

Ресурс винтового блока при корректной эксплуатации может достигать 40 000–60 000 часов. При нарушении регламентов — значительно меньше.

Почему винтовой компрессор работает тише и стабильнее

Отсутствие возвратно-поступательных движений означает отсутствие ударных нагрузок. Роторы вращаются равномерно, крутящий момент распределён стабильно.

Это снижает вибрацию и механические напряжения.

Именно поэтому винтовые компрессоры могут работать круглосуточно — в отличие от поршневых машин, рассчитанных на цикличный режим.

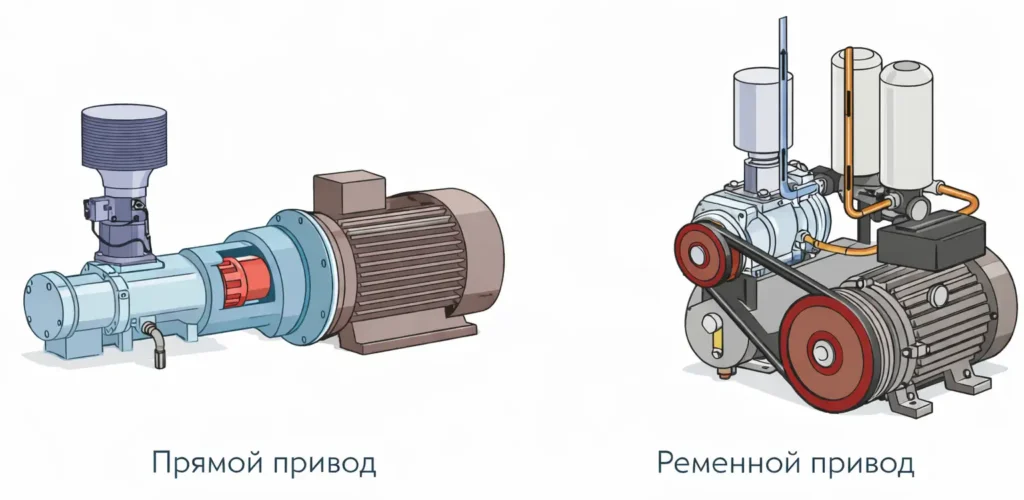

Прямой и ременной привод: что реально влияет на эксплуатацию

Ременной привод проще и дешевле. Он позволяет варьировать передаточное отношение, но требует контроля натяжения ремней. Со временем ремни растягиваются, появляются потери мощности.

Прямой привод передаёт крутящий момент напрямую через муфту. Потери минимальны, вибрация ниже, выше общий КПД.

Разница особенно заметна на предприятиях с непрерывной нагрузкой: экономия электроэнергии и снижение тепловых потерь дают ощутимый эффект за годы эксплуатации.

Частая ошибка: «возьмём с запасом»

Один из самых распространённых сценариев — подбор компрессора с запасом производительности 40–60 %. Аргумент понятен: «чтобы хватило на будущее».

Но на практике компрессор начинает большую часть времени работать в режиме разгрузки. Он потребляет энергию, но не выдаёт воздух. В итоге счёт за электроэнергию растёт, а эффективность системы падает. Правильнее считать реальный расход воздуха и учитывать перспективу расширения отдельно, а не закладывать избыточную мощность сразу.

Регулирование производительности

Современные установки используют два подхода:

1. Система загрузки/разгрузки.
2. Частотное регулирование (VSD).

VSD позволяет менять обороты двигателя в зависимости от текущего расхода. Это оправдано при переменной нагрузке — например, в цехах с неравномерным потреблением воздуха. Но если производство работает стабильно, переплата за частотное управление может не окупиться.

Маслонаполненный или безмасляный?

В большинстве производств — металлообработка, СТО, строительство — применяются маслонаполненные модели. При корректной фильтрации остаточное содержание масла минимально.

Безмасляные компрессоры необходимы там, где даже микроскопическое присутствие масла недопустимо — медицина, фармацевтика, пищевая промышленность. Они дороже и требовательнее к условиям эксплуатации.

Выбор здесь определяется не «лучше/хуже», а требованиями к качеству воздуха.

Как принцип работы связан с выбором давления

Наиболее востребованные решения — 8 бар и 10 бар.

Многие задают вопрос: «почему не взять 13 бар с запасом?»

Потому что более высокое давление — это:

• выше нагрузка на блок,
• выше температура,
• выше энергопотребление.

Если технологический процесс требует 8 бар, использование 10–13 бар означает перерасход электроэнергии и снижение ресурса оборудования.

Когда требуется сервис

Поводом для диагностики являются:

• рост температуры выше нормы,
• нестабильное давление,
• повышенная вибрация,
• увеличение содержания масла в воздухе,
• частые аварийные остановки.

Регламентное обслуживание включает замену масла и фильтров, проверку сепаратора, контроль состояния блока.

Обслуживание и восстановление узлов выполняет наш сервисный центр Пневмотех -Сервис.

Главный вывод

Винтовой компрессор — это точно рассчитанная система, где геометрия винтовой пары, температурный режим, система смазки и способ регулирования напрямую влияют на эффективность и ресурс оборудования. Понимание того, как именно происходит сжатие воздуха и из каких узлов состоит установка, позволяет по-другому смотреть на характеристики в каталоге — видеть за цифрами реальные эксплуатационные последствия.

Однако даже зная принцип действия и устройство винтового компрессора, правильно подобрать оборудование без учёта конкретных условий эксплуатации сложно. Рабочее давление, фактический расход воздуха, режим нагрузки, требования к качеству сжатого воздуха — всё это влияет на итоговую конфигурацию системы.

Поэтому на практике оптимальный результат достигается тогда, когда базовое понимание принципа работы сочетается с профессиональным расчётом. Специалисты Пневмоком помогают определить параметры установки с учётом задач предприятия и подобрать решение, которое будет работать эффективно не только по паспорту, но и в реальных условиях.
